JBS 屋外・外付け木製ブラインド EXTERNAL TIMBER VENETIAN BLINDS

天然無垢材ウエスタンレッドシダーを羽根に使用した外付け木製ブラインドのご紹介。

製品の特徴

エクスターナルティンバーベネチアンブラインドの特徴1 最高品質の耐久性&洗練されたデザイン!

EXTERNAL TIMBER VENETIAN BLINDS
唯一無二の屋外用ウッドブラインド「エクスターナルティンバーベネチアンブラインド」は、
天然無垢材のウエスタンレッドシダー材を羽根に使用した他には無い屋外ブラインドです。

屋外ブラインドの持つ省エネ・機能性を持ちながら無垢材の持つ風合いや温か味があります。
アルミ性に比べると耐久性は劣りますが、建物と共に経年変化をしていく無垢材の表情を楽しんで頂くことが可能です。他には無い圧倒的な存在感が建物の意匠性を高めます。

エクスターナルティンバーベネチアンブラインドは酷暑でも極寒の環境でも使用していただく為、
各パーツに高い耐久性とディテールのデザインを追求し、最高品質の屋外ブラインドを実現しました。

余計な物を省き極力シンプルにすることにこだわったデザインは
メンテナンス性能も高め、様々な建物にマッチする洗練されたデザインは単なる日射遮蔽機能だけでなく
建物のデザイン性を高めることを可能にします。

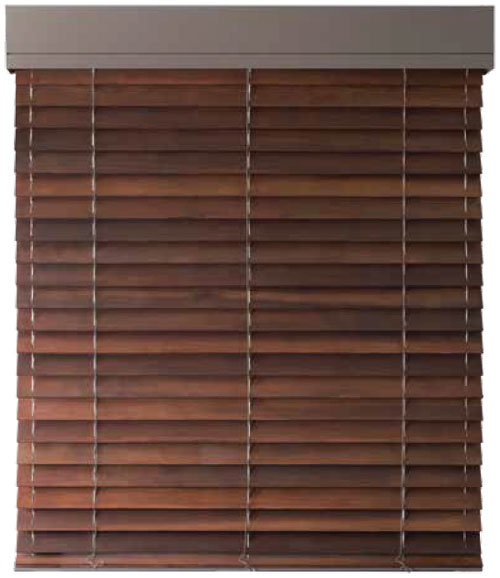

製品名:エクスターナルティンバー ベネチアン ブラインド
羽 根 サイズ:#84×5
材質:ヘッドボックス・ボトムレール:アルミニウム
羽根:ウエスタンレッドシダー(屋外用油性木材保護塗料を塗布済み)
製作単位:10mm単位
動作適応温度:-25℃~60℃
推奨使用風速:0~6m/s
※風速6m/s 以上の場合は必ずブラインドを畳み上げて下さい。
製作可能寸法:W800~2400mm H800~3000mm

ページトップへ

エクスターナルティンバーベネチアンブラインドの特徴2天然無垢材ウエスタンレッドシダーの外観で夏を涼しく!快適な生活空間をご提案します。

EXTERNAL TIMBER VENETIAN BLINDS

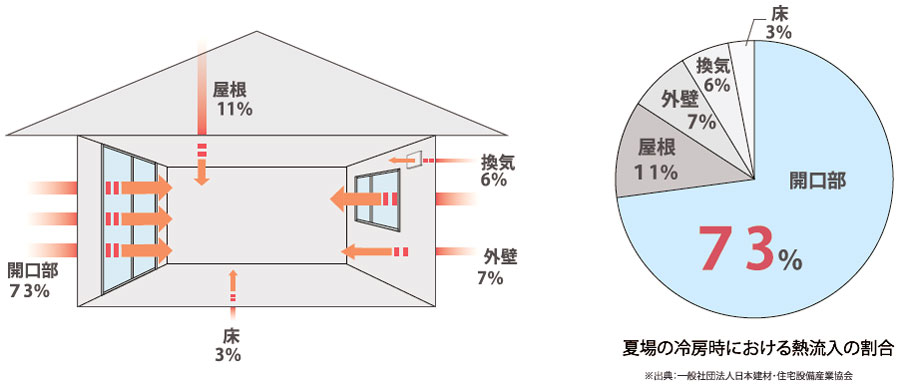

夏場、昼の冷房時に開口部から熱が入る割合は73%に達します。
夏を涼しく快適に過ごし且つ省エネルギーにするためには開口部への対策が非常に重要です。

夏期・中間期において建物内に侵入する日射を遮ることにより、太陽熱の過度な流入を抑制します。
室内を涼しく保ち冷房エネルギーを15~45%削減することが可能です。
※出典:一般財団法人建築環境・省エネルギー機構「自立循環型住宅への設計ガイドライン」より

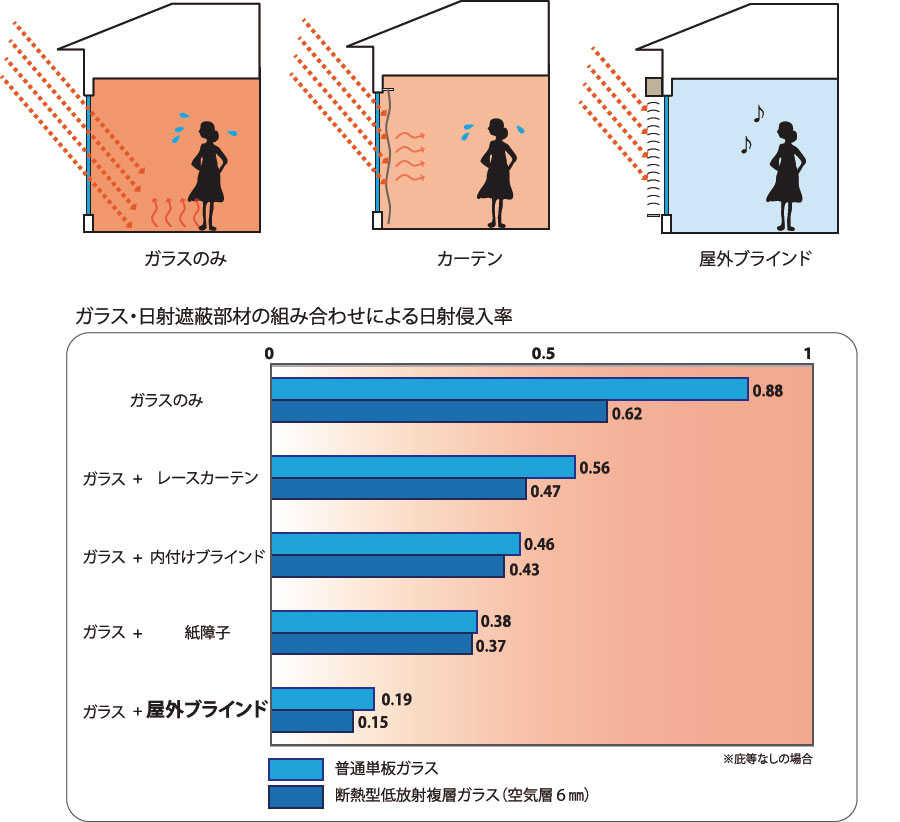

日射遮断には、部屋の内側で遮蔽する方法と屋外で遮蔽する方法があります。
部屋の室内で遮蔽した場合、窓を透過して遮蔽部分の表面にあたる熱のほとんどは屋内に放熱されます。
屋外で遮蔽した場合、遮蔽部分に当たった熱はそのまま屋外に放出されるため、日射遮蔽効果は格段の差があります。

EXTERNAL TIMBER VENETIAN BLINDS

上記データからわかりますように、屋外ブラインドの日射遮蔽効果は屋内で遮蔽するより大幅に期待できます。
屋外木製ブラインドは日射遮蔽のみならず他の様々な効果もあります。夏の快適な環境づくりに是非お役立てください。

ページトップへ

エクスターナルティンバーベネチアンブラインドの特徴3美しい天然木が屋外からの強い日射しを遮り、省エネ効果を発揮!

建物内に侵入する日射を最大90%遮ることができ日射による室温上昇を抑えます。
それにより冷房負担が下がり冷房コストを大幅にダウンすることが可能です。西日対策としても高い効果を発揮します。

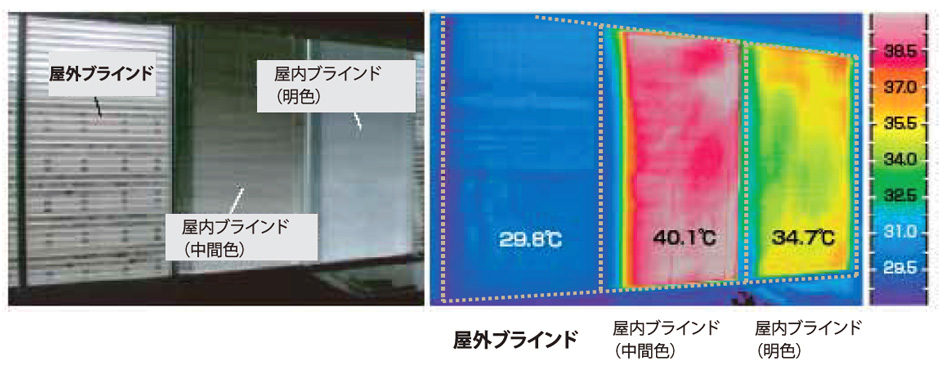

下記は屋内と屋外木製ブラインドを設置した場合のマドの表面温度の比較の様子です。
EXTERNAL TIMBER VENETIAN BLINDS

ページトップへ

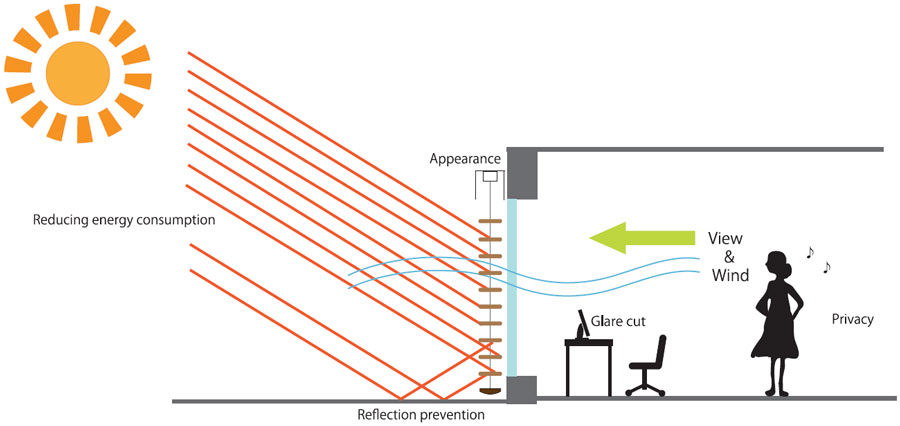

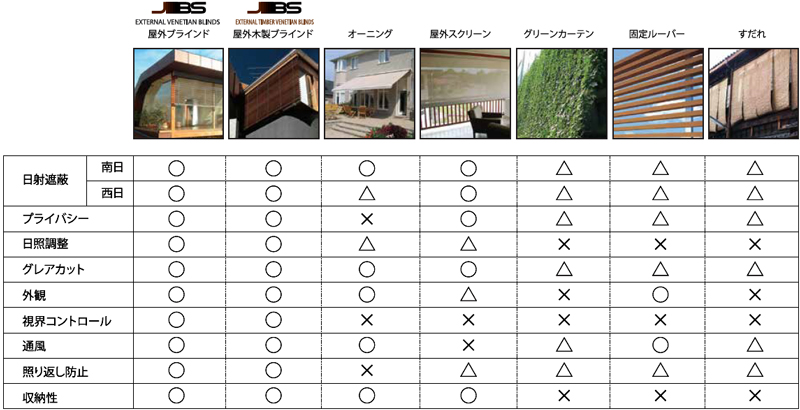

エクスターナルティンバーベネチアンブラインド その他の特徴

EXTERNAL TIMBER VENETIAN BLINDS

プライバシーを守る

羽根の角度を調節することにより外からの視線を遮りプライバシーを守ります。

デザイン性:グレアカット

シンプルで飽きのこないデザインの為、建物の外観を壊しません。

視界を遮らない

日射を遮りながら景色を楽しむことができます。

通風を取り込む

日射を遮りながら風を室内に取り込むことが可能です。
エアコンだけに頼らず自然風を利用する事により快適で省エネ効果が期待できます。

照り返し防止

地表面やベランダ、バルコニー等からの照り返しによる受熱を防ぐことができます。

EXTERNAL TIMBER VENETIAN BLINDS
EXTERNAL TIMBER VENETIAN BLINDS

ラインアップ

スタンダードカラー2パターン

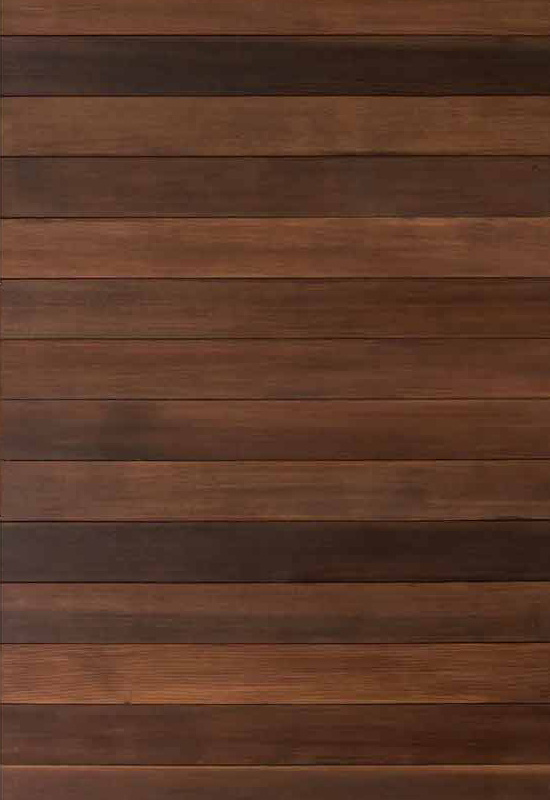

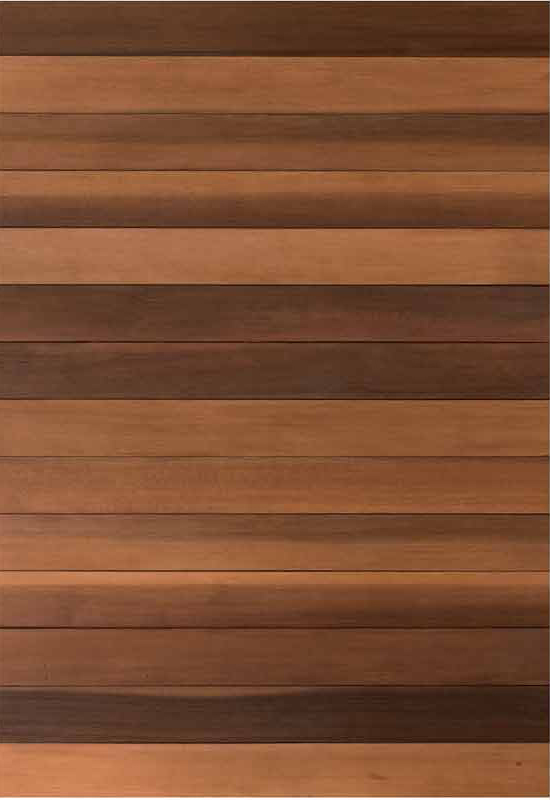

ライトブラウン・ダークブラウンの2色<屋外用油性木材保護塗料・浸透タイプを塗布>
EXTERNAL TIMBER VENETIAN BLINDSEXTERNAL TIMBER VENETIAN BLINDS

特注色をご希望の場合は別途お問合せください。
天然無垢材の使用している為、素材のバラツキによっては色むら等があります。
経年変化による羽根の劣化を軽減するには、定期的に屋外用油性木材保護塗料・浸透タイプを塗ってください。

最高品質の羽根を求めて

木製ブラインドのメイン部分である羽根は、紫外線・風・雨水・汚れをダイレクトに受けるパーツであり、ブランド機能を担う部品であるため、最も高い耐久性が求められます。
エクスターナルティンバーベネチアンブラインドは従来の羽根製作工程を一から見直し最高品質の羽根の製作を可能にしています。

ページトップへ

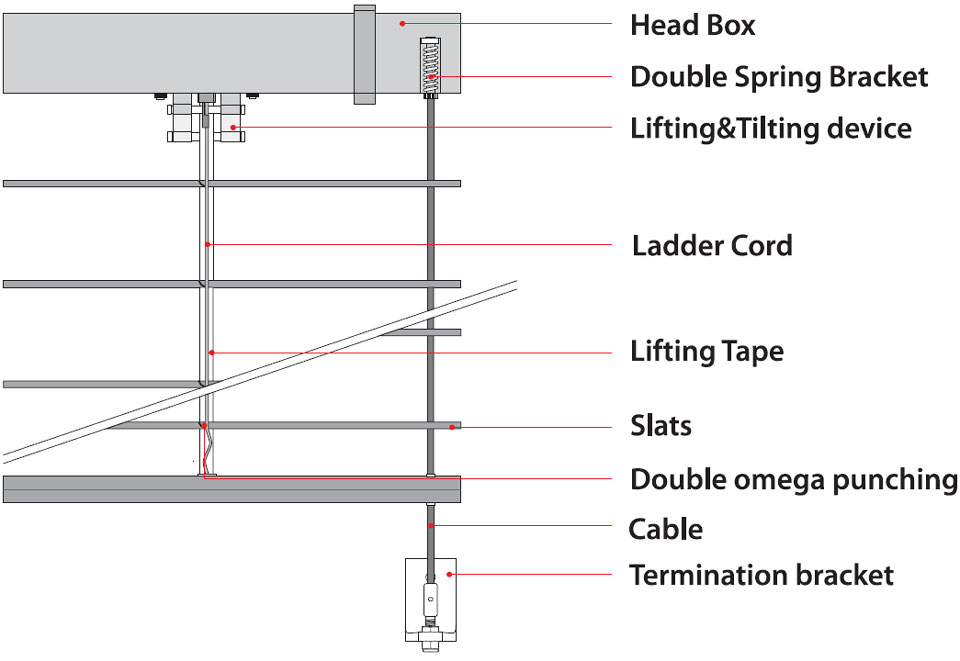

エクスターナルベネチアンブラインドの最高品質の耐久性と洗練されたデザイン

酷暑でも極寒の環境でも使用していただく為、各パーツに高い耐久性とディテイルのデザインを追求し、最高品質の屋外木製ブラインドを実現しました。
余計な物を省き極力シンプルにすることにこだわったデザインはメンテナンス性能も高め、様々な建物にマッチする洗練されたデザインは単なる日射遮蔽機能だけでなく建物のデザイン性を高めることを可能にします。

EXTERNAL TIMBER VENETIAN BLINDS

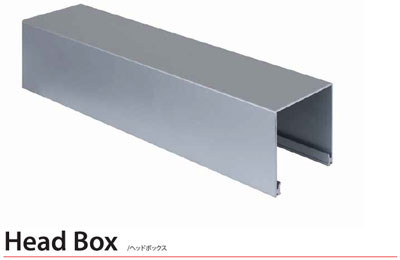

エクスターナルティンバーベネチアンブラインドのパーツ「ヘッドボックス」

EXTERNAL TIMBER VENETIAN BLINDS
エクスターナルティンバーベネチアンブラインドのヘッドボックスと取付ブラケットは耐錆性と強度を出すために
アルミニウム材の押出形成で作られ、腐食を防ぐ為にアルマイト加工を施しています。
アルミニウムは錆びないと考える方もいらっしゃいますがアルミニウムもいずれ腐食します。
腐食が進むとヘッドボックスの強度が落ち、曲がったりねじれたりする現象が起き、故障の原因となります。
ヘッドボックス・取付ブラケットはブラインド本体の重量がかかると共に
大切なパーツを保護する部分ですので強度が落ちるようなことがあってはなりません。

このヘッドボックスは上向きではなく、下向きに付けられています。
屋外で使用するため上向きで使用すると朝露で水がたまったり埃がゴミが入ると故障の原因となります。

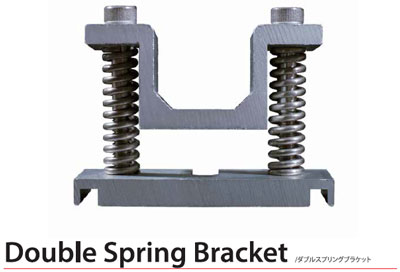

エクスターナルティンバーベネチアンブラインドのパーツ「ダブルスプリングブラケット」

EXTERNAL TIMBER VENETIAN BLINDS
屋外ブラインドは屋内ブラインドとは異なり風によりブラインドが動かないようにすることが必要です。
その為、屋外ブラインドはケーブルをブラインドボックスから羽根を通して固定する必要があります。
ある程度の風にも耐えうる必要があることからケーブルはしっかりとテンションをかけ固定します。
ケーブルを直接ヘッドボックスに固定するのではなく、ダブルスプリングブラケットを使用します。
ダブルスプリングブラケットは、頑丈なバネが2つついた部品でヘッドボックス内の両サイドに装着されケーブルを支えます。
ケーブルの先端はきのこ型になっていて、ダブルスプリングブラケットの上端に引っ掛けて羽根を通り下部のターミネーションに固定します。

建物は地震などにより揺れが生じます。その際、テンションのひっかかったケーブルを固定していると
上下の固定部でケーブルが引っ張られ、固定箇所が破損したりケーブルが切れたりする恐れがあります。
このブラインドはスプリングを使用することで建物の揺れによる過度のテンションを吸収し、ブラインド本体と建物が破損することを防ぎます。
※吸収できる揺れには限度があります。

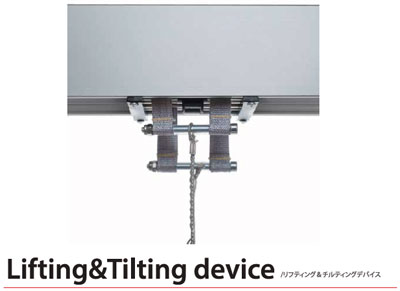

エクスターナルティンバーベネチアンブラインドのパーツ「リフティング&チルティングデバイス」

EXTERNAL TIMBER VENETIAN BLINDS
ラダーコードを繋いで羽根の角度調整動作を行い、リフティングテープを巻き取りブラインド昇降を行うパーツがリフティング&チルティングデバイスです。
ブランドの重量は吊元である部分に負荷がかかり、風が吹いた際はより強い負荷がかかります。
このパーツは人間でいう関節のような部分でブラインドの羽根の関節と昇降という大切な役割を担っています。
従来の構造を見直し、飛躍的に強度を増した部品を使用することにより、これまでにない確かな開閉とブラインドを支える強度アップを実現しました。

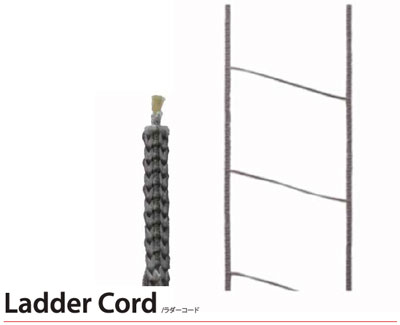

エクスターナルティンバーベネチアンブラインドのパーツ「ラダーコード」

EXTERNAL TIMBER VENETIAN BLINDS
ラダーコードは羽根を固定し支える役割を担います。風が吹いた際は羽根を支えるラダーコードにかなりの負荷がかかります。
そしてラダーコードは度重なる羽根の昇降や角度調整が行われるので、耐久性と柔軟性が必要となります。
そのため、ラダーコードは耐久性を高めたポリエステル繊維で作られています。
屋内のブラインドで使用されるラダーコードに比べより太く頑丈に編み込まれていることも特徴のひとつです。
エクスターナルシェードはさらなる強度を高めるために、ラダーコードの芯材としてケブラー繊維を採用し引張の強さを高めています。

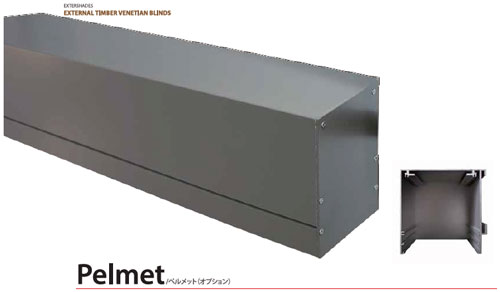

エクスターナルティンバーベネチアンブラインドのオプションパーツ「ペルメット」

EXTERNAL TIMBER VENETIAN BLINDS
ブラインドの収納スペースを建築の際に作らなくても、
ペルメット(ブラインドボックス)を使用することでブラインドをしっかり保護することが可能です。
ペルメットは天付け・壁付けの両方に対応し高さはブラインドサイズに応じて延長することも可能です。

ケブラー繊維とは?

アラミド繊維のひとつで鋼鉄の5倍の引張り強度や耐熱・耐摩擦性が高いです。
切創や衝撃にも強いことから、エンジニアリングプラスチックとしてスチールワイヤー、ガラス繊維などに置き換えられて利用されています。
船体、飛行機、自転車、ヨットの帆、特殊な用途ではボディアーマー防刃ベストなどに使用されていることからも高い強度を保有していることがわかります。

ページトップへ

特記事項

メンテナンス方法

EXTERNAL TIMBER VENETIAN BLINDS

エターナルティンバーベネチアンブラインドの羽根には屋外用油性木材保護塗料が塗ってありますが、
紫外線や風雨により経年変化が起こり、色はグレー色に変化し年数が経つにつれて日々や割れが生じることがあります。
設置場所の環境によりこの経年変化の状況は大きく異なりますが、定期的(1~2年)に保護塗料を塗り替えていただくことにより、
見た目の美しさと羽根の耐久性を高めることができます。

① 羽根の表面の汚れを落としてください。
水で濡らして絞った雑巾などで表面の汚れを拭き取って下さい。
その際、羽根を上から押し付けて吹かないように注意してください。
ラダーコードが切れる恐れがあります。羽根を手で取ってラダーコードに負荷がかからないようにしてください。

② 屋外用油性木材保護塗料(浸透タイプ)を塗ってください。
塗料は使用前によく撹拌してからハケで塗ってください(2~3度塗りが望ましいです)
※塗装前に各塗料の塗装方法をよく読んでから塗装してください。

推奨塗料
・ライトブラウン>シッケンズ#006ライトオーク
・ダークブラウン>シッケンズ#010ウォールナット

お手入れ方法

・表面のお手入れはカラ拭き、水拭きをしてください。
・拭き取る際にはコードを引っ掛けないようにご注意ください。
・シンナー等の有機溶剤は絶対に使用しないでください。
・経年変化による羽根の劣化を軽減するには、1年に1度羽根に屋外用油性木材保護塗料・浸透タイプを塗ってください。

保証 ※詳細は製品保証書に記載されています。

以下の場合は保証期間内でも保証致しかねますのでご了承ください。
・強風時(風速6m/s以上)の使用による故障、損傷。
・納品後の移動・輸送・不適切な使用もしくは取り扱いや不注意により生じた破損・故障。
・災害(地震・火災・水害等)や特殊環境などによる故障、損傷。
・本製品を取付ける下地の強度不足などによる故障、損傷。
・規格外の仕様・サイズで製作された製品。
・風力センサーの不具合に起因する不具合。
(風力センサーはあくまで補助的な役割であり、強風時の畳み込みは必ずお客様自身でご確認ください)

警告

・お子さまの手が届かないようにしてください。
・製品に物を釣る下げたり、ぶら下がらないでください。製品が破損したり怪我をする恐れがあります。
・無理な操作は絶対にしないでください。製品が破損したり怪我をする恐れがあります。

注意

・強風時(風速6m/s以上)は必ず畳み込んでください。
・開閉動作、昇降動作の範囲内に操作の障害となる物を置かないでください。
・メカ部の分解や加工は故障の原因となりますのでしないでください。
・火のそばでのご使用は絶対にお止めください。
・製品が凍結した場合は開閉操作を行わないでください。

ページトップへ

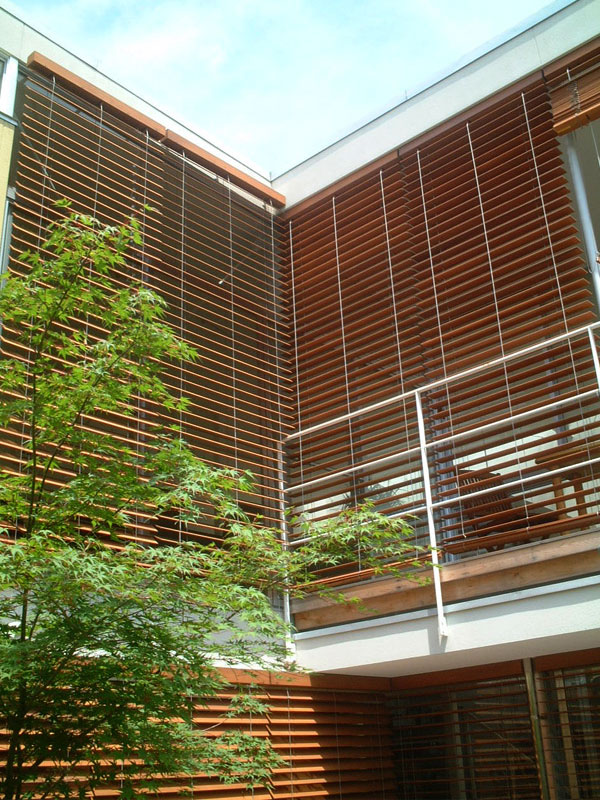

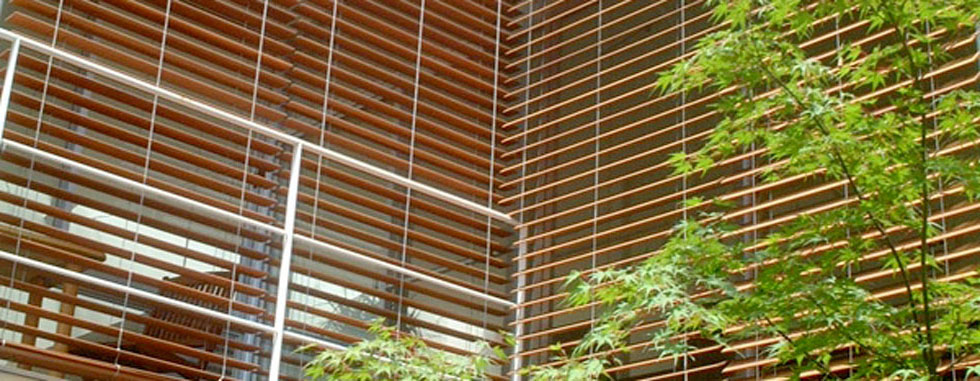

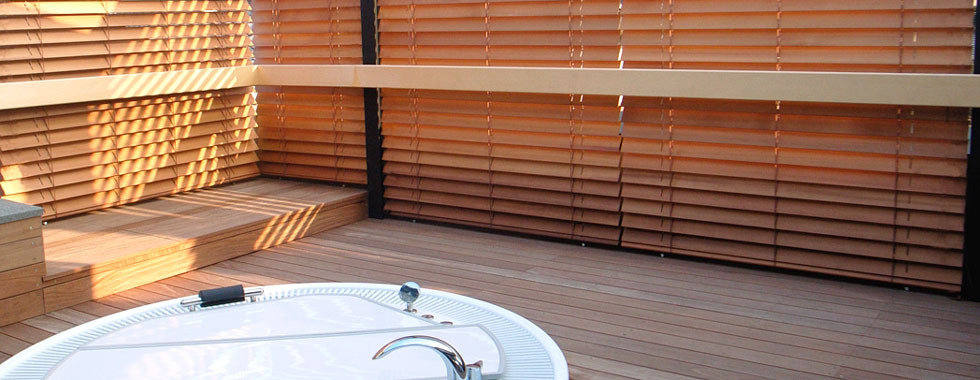

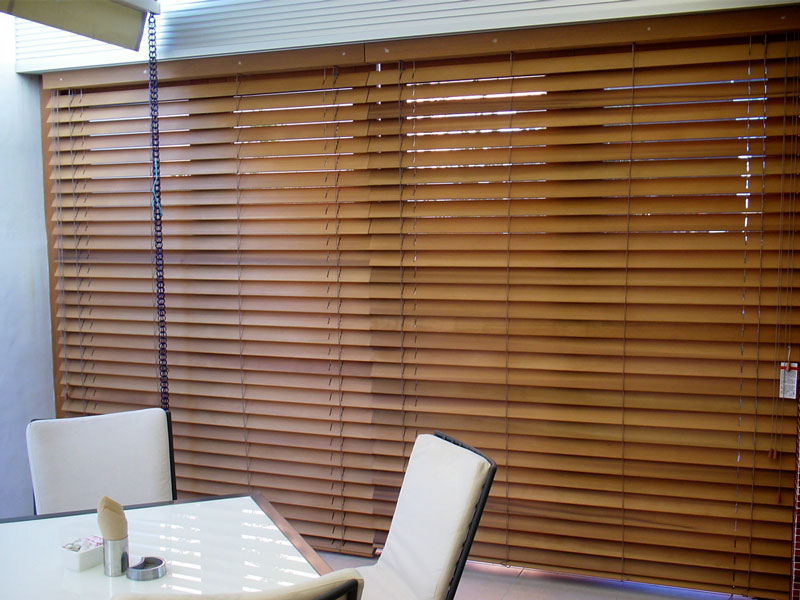

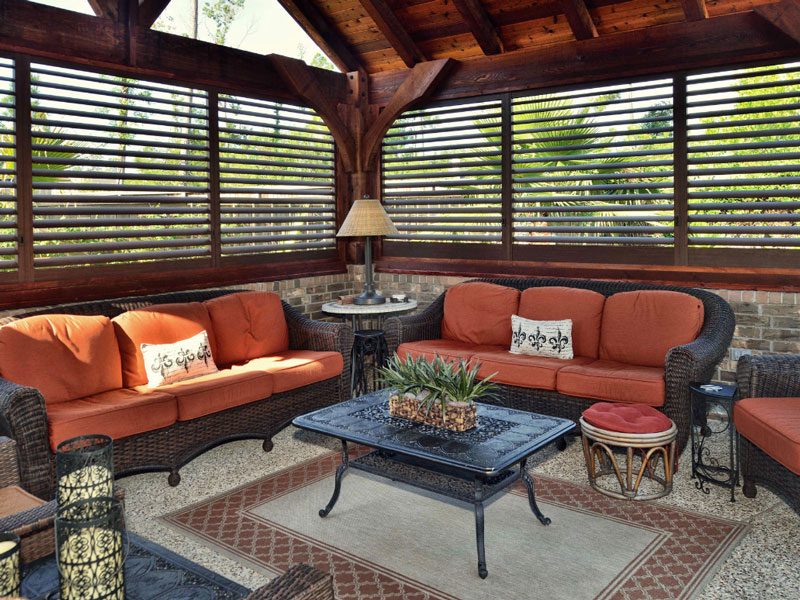

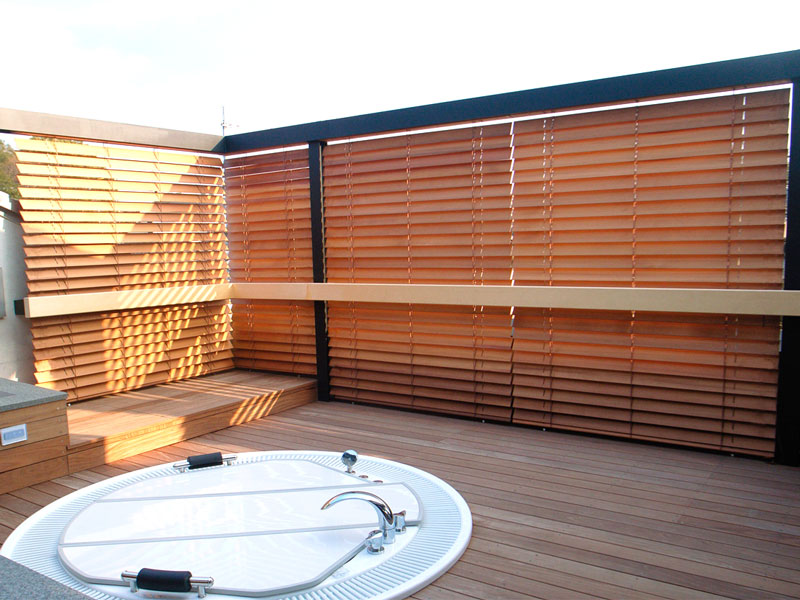

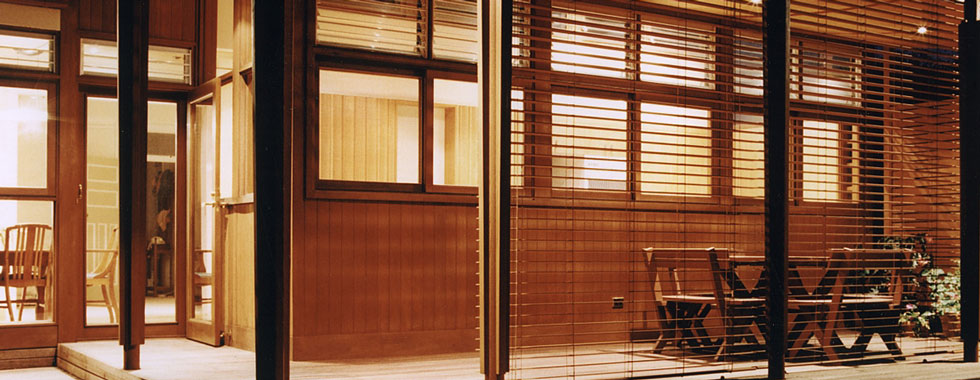

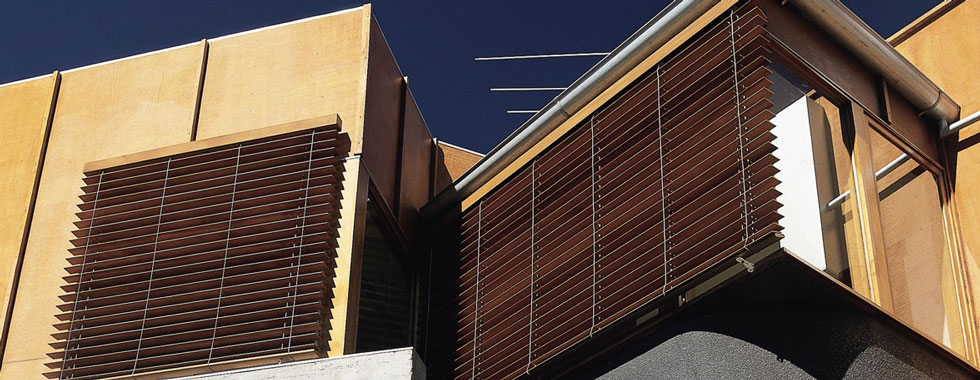

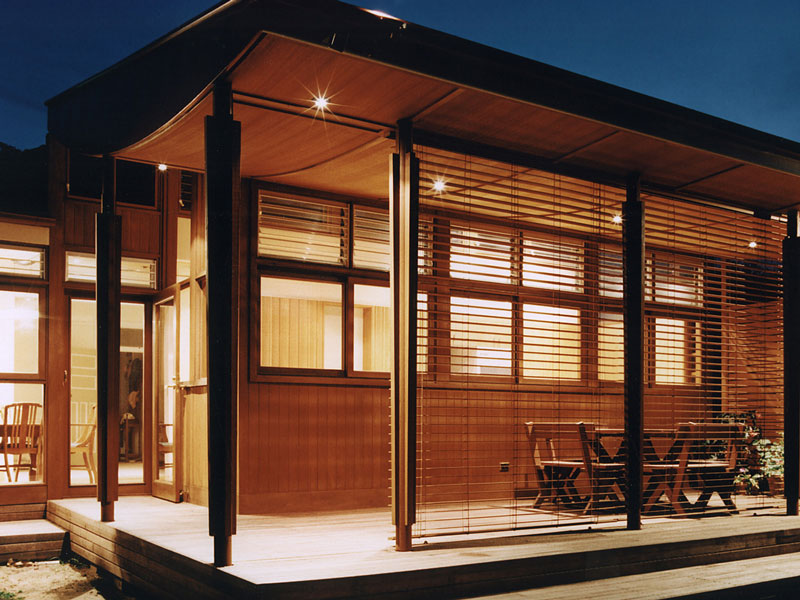

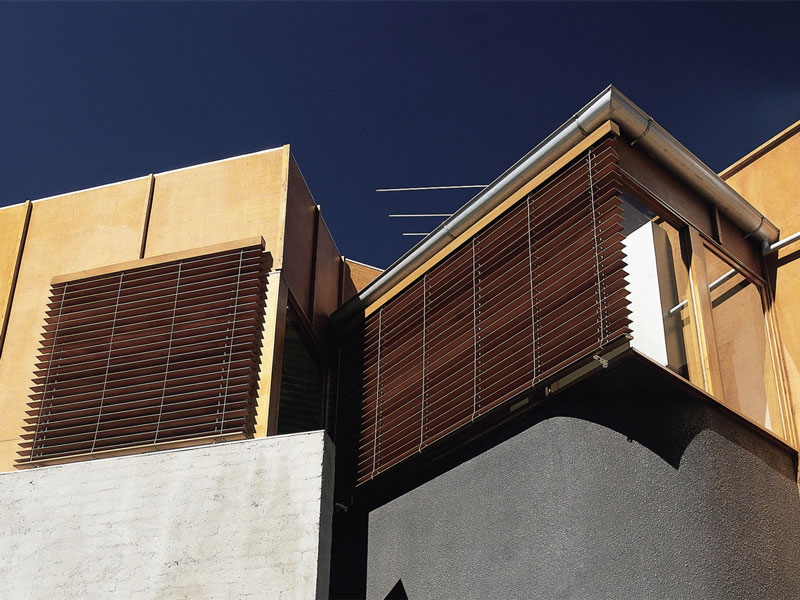

ギャラリー

グリーンビルディング

グリーンビルディング

グリーンビルディング

グリーンビルディング

グリーンビルディング

グリーンビルディング

グリーンビルディング
